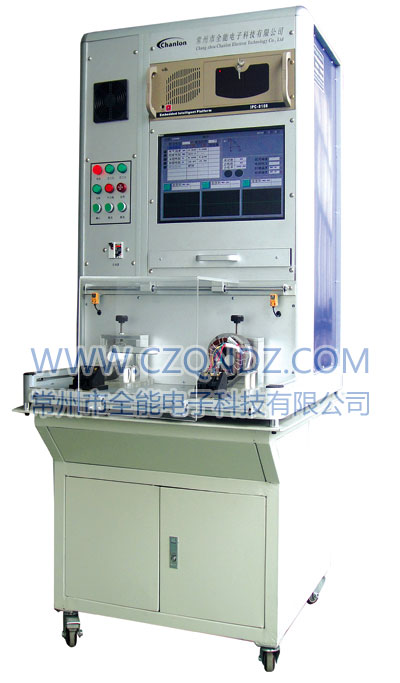

QST-2A1定子綜合測試臺

本檢測設備適用于各類水泵、空調電機、洗衣機,碎紙機、伺服電機、步進電機等等鐵殼定子之綜合測試，采用工業控制計算機，自動檢查判定試品定子之良否，測試數據顯示于液晶顯示器上。

設備規范：

1、交流耐壓測試

（1）測試電壓范圍：AC100～2800V。

（2）電壓調節方式（—M為手動調壓、—A型為自動調壓）

    （a）手動調節：手動無段調節。

    （b）自動調節：軟件中輸入測試電壓，測試時自動加載到設定值。

（3）電壓精度：±3.0%      （4）容量：500VA

（5）泄露電流設定：0.5/1/2/5/10mA五段設定，精度：±1.0%

（6）加壓方式：線圈與鐵芯之間

（7）合格/不合格品判定方法：當泄露電流高壓泄露電流設定值時，判定為不良品，并由測試軟件輸出為聲光報警。

2、絕緣電阻測試

（1）測試電壓：DC500V           （2）測試范圍：10～500MΩ

（3）綜合精度：±5.0%           （4）加壓方式：線圈與鐵芯之間

（5）合格/不合格品判定方法：手動設定絕緣電阻下限值，當絕緣電阻低于設定下限，判定為不良品，并由測試軟件輸出為聲光報警。

3、冷態電阻測試

（1）測試范圍：

（a）0.001～9.999   （分辨率0.100uΩ）  （b）1.000～99.99   （分辨率0.010mΩ）

（c）100.0～999.9   （分辨率0.100mΩ）

（2）精度：±0.5% 自動溫度補償，可換算至20℃時電阻值。

（3）測試方法：繞組與繞組之間

（4）合格/不合格品判定方法：由程序讀取繞組測試值，與上下限基準值做比較判定，不合格時程序聲光報警。

4、匝間絕緣測試

（1）測試電壓范圍：100V～2800V       （2）電壓精度：±3%

（3）電壓調節方式（—M為手動調壓、—A型為自動調壓）

   （a）手動調節：手動無段調節

    （b）自動調節：軟件中輸入測試電壓，測試時自動加載到設定值。

（4）脈沖上升時間：1.2μs        （5）判別方式：Δs/s  Δf/f判別

（6）加壓方式:各繞組分別測試

（7）合格/不合格品判定方法：由程序讀取匝間波形之標準值，測試波形與標準波形之比較，超過設定值程序聲光報警。

5、定子轉向測試

（1）測試電壓范圍：250VAC/380VAC（兩種方式可選擇）

（2）電壓調節方式：250VAV手動調壓（3）判別方式：正轉、反正、或不轉

（4）加壓方式:主相與高檔

（5）合格/不合格品判定方法：由程序讀取定子轉向方向，與設定方向不吻合判定為不合格品，程序聲光報警。

重要特點

．定子全部電氣性能測試項目一次性高速自動完成；

．各檢測項目可任意開通或屏蔽，并可任意設定判定的合格標準，遇檢測結果數據超標自動聲光報警；

．環境溫度自動補償，確保測試精度；

．單工位／雙工位可選，極高的實用性及測試效率；

．耐壓和匝間電壓調節可選擇手動或自動調節方式；

．系統切換部分采用進口高壓真空鋼簧管繼電器，耐壓壹萬伏，工作測試壹億次；

．客戶可以根據測試要求自動進行項目編程；

．可存儲、編輯、調用各種型號規格定子自動檢測數據標準。
