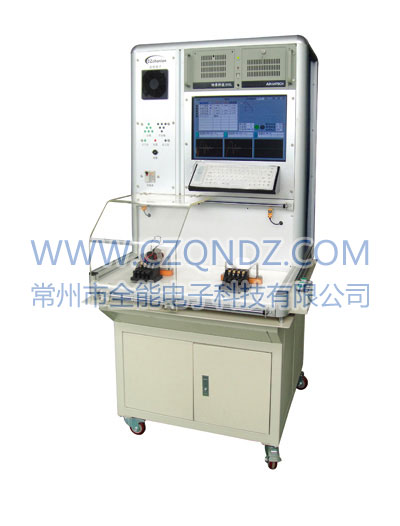

本檢測設備適用于各類電動工具、吸塵器電機等定子之綜合測試，采用工業控制計算機，自動檢查判定試品定子之良否，測試數據顯示于液晶顯示器上。
一、設備規范：
1、交流耐壓測試
（1）測試電壓范圍：AC100～2800V。
（2）電壓調節方式（—M為手動調壓、—A型為自動調壓）
（a）手動調節：手動無段調節。
（b）自動調節：軟件中輸入測試電壓，測試時自動加載到設定值。
（3）電壓精度：±3.0%
（4）容量：500VA
（5）泄露電流設定：0.5/1/2/5/10mA五段設定，精度：±1.0%
（6）加壓方式：線圈與鐵芯之間
（7）合格/不合格品判定方法：當泄露電流高壓泄露電流設定值時，判定為不良品，并由測試軟件輸出為聲光報警。
2、絕緣電阻測試
（1）測試電壓：DC500V
（2）測試范圍：10～500MΩ
（3）綜合精度：±5.0%
（4）加壓方式：線圈與鐵芯之間
（5）合格/不合格品判定方法：手動設定絕緣電阻下限值，當絕緣電阻低于設定下限，判定為不良品，并由測試軟件輸出為聲光報警。
3、冷態電阻測試
（1）測試范圍：
（a）0.001～9.999   （分辨率0.100uΩ）
（b）1.000～99.99   （分辨率0.010mΩ）
（c）100.0～999.9   （分辨率0.100mΩ）
（2）精度：±0.5% 自動溫度補償，可換算至20℃時電阻值。
（3）測試方法：繞組與繞組之間
（4）合格/不合格品判定方法：由程序讀取繞組測試值，與上下限基準值做比較判定，不合格時程序聲光報警。
4、匝間絕緣測試
（1）測試電壓范圍：100V～2800V
（2）電壓精度：±3%
（3）電壓調節方式（—M為手動調壓、—A型為自動調壓）
（a）手動調節：手動無段調節
（b）自動調節：軟件中輸入測試電壓，測試時自動加載到設定值。
（4）脈沖上升時間：1.2μs
（5）判別方式：Δs/s  Δf/f判別
（6）加壓方式:各繞組分別測試
（7）合格/不合格品判定方法：由程序讀取匝間波形之標準值，測試波形與標準波形之比較，超過設定值程序聲光報警。

重要特點
．定子全部電氣性能測試項目一次性高速自動完成；
．各檢測項目可任意開通或屏蔽，并可任意設定判定的合格標準，遇檢測結果數據超標自動聲光報警；
．環境溫度自動補償，確保測試精度；
．單工位／雙工位可選，極高的實用性及測試效率；
．耐壓和匝間電壓調節可選擇手動或自動調節方式；
．系統切換部分采用進口高壓真空鋼簧管繼電器，耐壓壹萬伏，工作測試壹億次；
．客戶可以根據測試要求自動進行項目編程；
．可存儲、編輯、調用各種型號規格定子自動檢測數據標準。
